高性能走心式 CNC 車削中心
承襲程泰走心式車銑復合機所秉持的“高速”、“高精度”設計理念，全新世代 SW-20II 系列，運用新的工具機科技與高品質零件，不僅結構剛性相較前一代機型顯著提升，刀具系統更可依實際加工需求選擇 B 軸與 Y2 軸功能，任何復雜型態的精密零件切削，皆可輕易克服，全新SW-20II 系列，充分滿足您現在與未來的各種加工需求。
1.全新的鑄件結構設計的刀具系統配置，切削剛性相較前一代機種提升 20%
2.回轉式操作面版搭配大尺寸耐沖擊視窗，兼具人員操作的便利性與安全性
3.穩定的機械性能結合完整的入料、出料介面機構，自動化量產好的機種
復合式導套
經特殊設計的導套介面機構，使得導套可依實際加工需求即時拆卸或安裝。機臺運用不僅更有彈性，并可節省設備增購成本與廠房的占地空間。

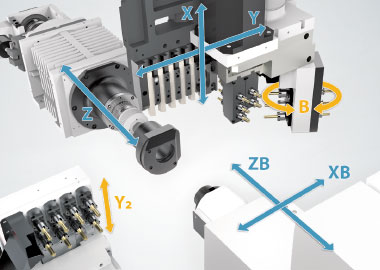

| 進給軸 | 5 軸 | 6 軸 | 7 軸 | |
|---|---|---|---|---|
| X 軸 |  | | | |
| Y 軸 | | | | |
| Z 軸 | | | | |
| XB 軸 | | | | |
| ZB 軸 | | | | |
| B 軸 |  | | | |
| Y2 軸 | | | | |
| 刀具系統 | 5 軸 | 6 軸 | 7 軸 | |
|---|---|---|---|---|
| B 軸 | Y2 軸 | B & Y2 軸 | ||
| 外徑刀具 | 6 | 6 | 6 | 6 |
| 內徑刀具 | 4 | -- | 4 | -- |
| 側銑動力刀具 | 5 | 2 | 5 | 2 |
| B 軸動力刀具 | -- | 3 | -- | 3 |
| 背向刀具系統 | ||||
| 背銑動力刀具 | 4 | 4 | 8 | 8 |

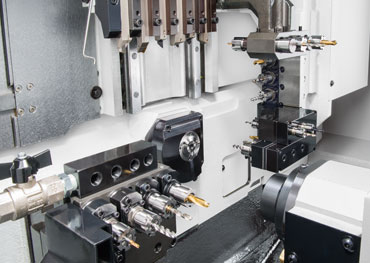

7 軸刀具系統 ( 選配 B 軸及 Y2 軸 )
深孔鉆 ( 選配 )
1.副主軸本體可獨立裝置二支深孔鉆，滿足深穴鉆孔的加工需求且無須占用刀位
2.結合高壓冷卻系統，可確保較好的深穴鉆孔能力
