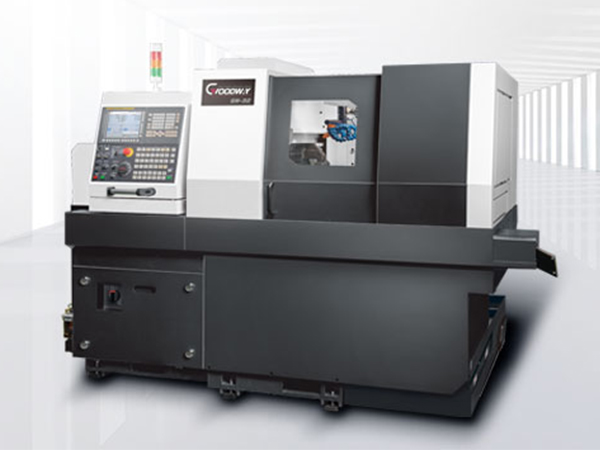

SW系/多功能走心式車削中心
SW 系列
最大加工直徑 : ? 20 / ? 32 / ? 42 mm
一次開夾最大加工長度 : 80 ~ 315 mm
外徑刀具刀具數 : 6 / 5
外徑刀具規格 : □ 12 / □ 16 / □ 20 mm
內徑刀具刀具數 : 4 / 5
主軸轉速 : 10,000 / 7,000 / 6,000 rpm
主軸馬達 ( 連續 / 30 分 ) : 2.2 / 3.7 ; 5.5 /7.5 kW
副主軸轉速 : 6,000 / 7,000 / 8,000 rpm
副主軸馬達 : 1.5 / 2.2 ; 2.2 / 3.7 ; 3.7 / 5.5 kW
( 連續 / 30 分 )
快速進給 : 30 m/min.
產品詳情
高性能走心式 CNC 車削中心
挾帶著新工具機科技與高品質零件，程泰 SW 系列走心式車銑復合機，運用高速內藏式主軸*1、完整的刀具系統與彈性的導套 / 無導套設計，提供本系列可達 9 軸控制、4 軸同動之高效率加工能力?？奢p易克服精密微型零件之車、銑、鉆、攻牙等復合加工需求，并因此廣為汽車、電子、鐘表、醫療器材等相關產業所采用。
1.全系列依各機型不同，提供導套式、無導套式，或可在短時間內完成拆裝的復合式導套，滿足各種加工需求
2.X / Y / Z / XB / ZB 五軸皆采高速、高精密線性滑軌設計，快速進給最高可達 30 m/min.
彈性的刀具系統
完整的刀具系統設計，滿足工件正面、背面以及側面的各種高效率車銑復合加工需求。

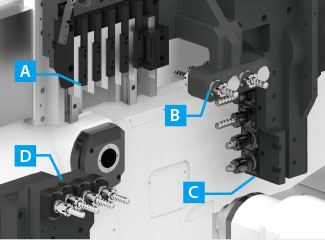

( SW-20 刀具系統 )
*1 依各機型而略有不同| 刀具系統 | SW-20 / 32 | SW-42 |
|---|
| A. 外徑刀具 | 6 | 5 | 6 |
|---|
| B. 內徑刀具 | 正面加工 | 4 | 5 | 5 |
|---|
| 背面加工 | 4 | 5 | 5 |
| C. 動力刀具*1 | 側面加工 | 5 ( 最大 ) | 4 | 5 |
|---|
| 正 / 背面加工 | 5 ( 最大 ) | 5 | 5 |
| 背向刀具系統 |
|---|
| D. 內徑刀具 | 背面加工 | 4 ( 合計 )
|
|---|
*1 上側 3 支側面動力刀具座為一體成型，下側兩支動力刀具座可選配更換正面 / 背面動力刀具座。( 請見下圖 )
