完整的系列規格 ( 選配 )
GRW-B 系列
應用領域：
1. 內外徑之直進、斜進研磨
2. 復合式加工
GRW-C 系列
應用領域：
曲軸研磨 / 凸輪研磨
GRW-S 系列
應用領域：
花鍵研磨 / 切粒刀研磨
走頭式研磨示意圖
直進研磨、斜進研磨 二機一體
獨特的走頭式設計，使得本系列兼具直進研磨與斜進研磨之特性?？捎行Ы档屯顿Y成本、大幅提升作業效率。

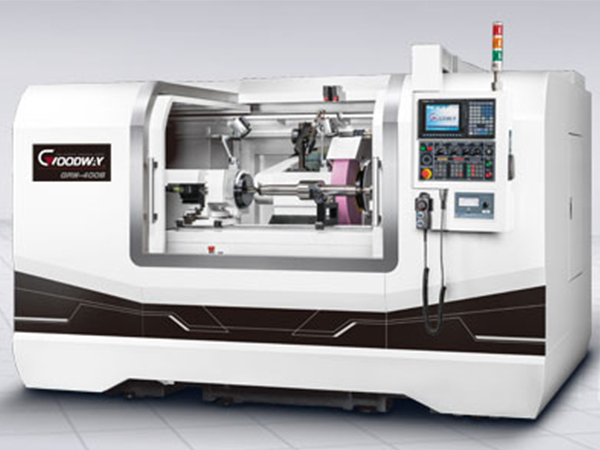

機械規格
| 重要諸元 | GRW-4006 | GRW-4010 | GRW-4015 | GRW-4020 |
|---|---|---|---|---|
| 兩頂心間最大距離 | 630 mm | 1,030 mm | 1,530 mm | 2,030 mm |
| 工作臺最大旋徑 | O 420 mm | |||
| 兩頂心間最大承受重量 | 750 kg | |||
| 研磨最大外徑 | O 400 mm | |||
| 真圓度 | 1.5 μm | |||
| 機械定位精度 | ≤ 2 μm | |||
| 砂輪主軸 | ||||
| 旋轉角度 | 0° ~ 35° | |||
| 砂輪尺寸外徑 x 寬 x 內徑 | O 600 x Max. 100 x O 203 mm mm | |||
| 砂輪主軸行程 | 220 mm | |||
| 最大行程 | 230 mm | |||
| 最小設定單位 | 0.001 mm | |||
| 快速進給速率 | 6 m/min. | |||
| 研磨進給速率 | 0.0001 - 6,000 mm/min. | |||
| 工作臺 | ||||
| 旋轉角度 | -3? ~ +12? | -3? ~ +8? | ||
| 最大行程 | 630 mm | 1,030 mm | 1,530 mm | 2,030 mm |
| 快速進給速率 | 10 m/min. | |||
| 最小設定單位 | 0.001 mm | |||
| 研磨進給速率 | 0.0001 - 8,000 mm/min. | |||
| 工件主軸 | ||||
| 主軸驅動 | 伺服馬達 | |||
| 旋轉角度 | +90? ~ -30? | |||
| 頂針 | MT#5 | |||
| 尾座 | ||||
| 行程 | 35 mm | |||
| 頂針 | MT#5 | |||
| 馬達 | ||||
| 軸向驅動馬達 | X 軸 3.5 kW | |||
| Z 軸 4.5 kW | ||||
| 砂輪主軸馬達 | 15 HP 6P | |||
| 工件主軸伺服馬達 | 3.0 kW | |||
| 油壓泵浦 | 2 HP | |||
| 冷卻液泵浦 | 1/4 HP | |||
| 其它 | ||||
| 機械尺寸 | 4,200 x 3,000 x 2,000 mm | 4,500 x 3,000 x 2,000 mm | 5,000 x 3,000 x 2,000 mm | 5,600 x 3,000 x 2,000 mm |
| 凈重 | 6,500 kg | 7,200 kg | 8,000 kg | 8,900 kg |
